비상대피도는 왜 보는 방향에 맞춰야 할까요?
도면의 왼쪽이, 내 왼쪽이 되도록
낯선 건물에서 비상대피도를 봅니다. 도면에는 출구가 오른쪽에 그려져 있는데, 실제로는 왼쪽으로 가야 한다면 어떨까요? 현재 위치를 찾은 뒤에도 도면과 공간의 방향을 다시 맞춰야 합니다.
비상대피도(피난안내도)는 안내판을 보는 사람의 방향에 맞춰 읽을 수 있어야 합니다. 도면의 왼쪽과 오른쪽이 실제 공간의 왼쪽과 오른쪽에 대응해야, 안내를 이동 방향으로 연결하기 쉽습니다.

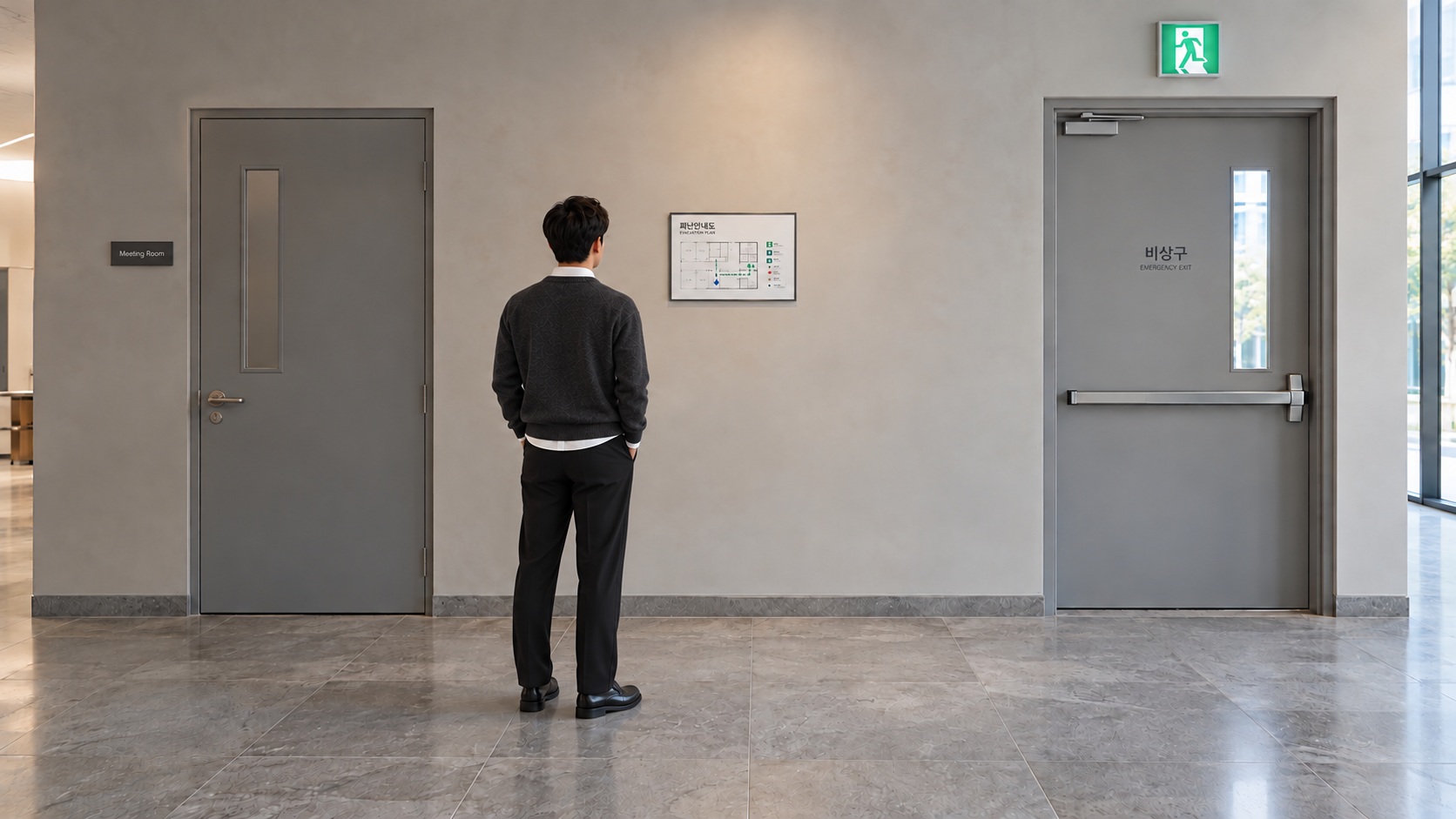

내 오른쪽에 있는 비상구,
도면에서도 오른쪽입니다
오른쪽으로 이동한 뒤, 같은 벽의 비상구로 나갑니다.
01. 도면을 돌려 생각하는 과정을 줄입니다
건축 도면은 공간의 관계와 치수를 공유하기 위해 일정한 방향으로 정리합니다. 그러나 건물 안에 설치하는 비상대피도는 그 자리에 선 사람이 읽는 안내입니다. 도면을 그대로 복사하면, 설치 면에 따라 실제 공간과 좌우가 어긋날 수 있습니다.
예를 들어 북쪽이 위인 도면에서 동쪽 출구는 오른쪽에 놓입니다. 북쪽을 바라보는 사람에게도 오른쪽이지만, 남쪽을 바라보는 사람에게는 왼쪽입니다. 남쪽을 보는 위치에는 도면을 180도 회전해 배치하면 이 관계가 맞습니다.
이처럼 도면의 방향을 머릿속으로 바꾸는 과정을 줄이는 것이 정렬의 목적입니다. 현재 위치 안내도 연구에서도 180도 어긋난 지도를 읽을 때 방향 판단이 더 느리고 덜 정확했으며, 특히 고령 참여자에게 어려움이 컸습니다. 실제 화재 상황을 시험한 연구는 아니지만, 읽는 방향을 맞춰야 하는 이유를 뒷받침합니다. [1]
02. 기준은 북쪽보다 ‘여기서 보는 방향’입니다
ISO 23601:2020의 5절 j)는 게시된 피난안내도의 왼쪽과 오른쪽이 보는 사람의 실제 왼쪽과 오른쪽에 대응하도록 요구합니다. 7.3절 a)에서도 이용자의 위치에 맞춰 도면을 정렬하도록 설명합니다. [2]
따라서 모든 안내판에서 북쪽을 위로 고정하지 않습니다. 안내판 앞에서 사람이 바라보는 방향을 먼저 정하고, 그 방향과 공간 배치가 맞도록 도면을 회전합니다. 방위 표시가 있다면 함께 맞춥니다. 여기서 ‘보는 방향’은 안내판을 읽는 순간의 방향입니다. 대피를 시작한 뒤 걷는 모든 방향에 도면을 맞춘다는 뜻은 아닙니다.
이 글은 국제표준의 도면 정렬 원칙을 설명합니다. 개별 시설의 법적 의무나 설치 적합성을 판단할 때는 국내 적용 법령과 해당 시설의 피난계획을 별도로 확인해야 합니다.
03. 같은 층에서도 설치 면마다 확인합니다
층이 같다는 이유만으로 하나의 도안을 여러 벽에 반복 부착하면 안 됩니다. 복도 북쪽 벽과 남쪽 벽의 안내판은 읽는 방향이 반대입니다. 로비와 객실 안처럼 위치가 달라지면 현재 위치와 그곳에서 출발하는 경로도 함께 달라집니다.
마주 보는 벽에서는
안내판을 읽는 방향도 반대입니다
복도 끝 출구는 내 오른쪽오른쪽 벽을 보고 읽으면
복도 끝 출구는 내 왼쪽
같은 층이어도 설치 면마다 도면 방향을 확인합니다.
제작 실무에서는 각 안내판에 관리 번호를 부여하고, 설치 위치도·보는 방향·출력 파일을 한 묶음으로 대조하는 방법을 권합니다. 같은 층의 비슷한 도안을 바꿔 설치하는 실수까지 확인할 수 있습니다.
04. 도면을 회전하되, 글자는 바로 읽히게 합니다
방향을 맞추는 작업은 도면의 좌우를 거울처럼 뒤집는 작업이 아닙니다. 평면의 공간 관계를 유지한 채 회전해야 합니다. 반전하면 방과 계단, 출입구의 배치가 실제 공간과 달라집니다.
도면을 회전한 다음에는 실명과 안내 문구를 읽기 편한 방향으로 다시 배치합니다. 현재 위치, 경로, 출구의 관계도 재확인합니다. 완성된 이미지 전체를 돌려 글자와 표지까지 거꾸로 두지 않습니다.
ISO 23601은 도면의 안전 표지가 현장에 설치된 표지와 일치하고 ISO 7010에 부합하도록 요구합니다. [2] 건물의 이름이나 공간명, 표지 기호가 현장과 다르면 방향이 맞더라도 연결해 읽기 어렵습니다.
공간의 방향은 맞추고,
정보는 바로 읽히게 합니다.
05. 최종 확인은 설치할 자리에서 합니다
모니터에서는 정돈된 도면도 현장에서는 방향이 다를 수 있습니다. 출력물을 설치 예정 위치에 대고, 사람이 안내판을 읽는 방향으로 서서 확인합니다. 현재 위치에서 출구까지 손으로 짚어 본 뒤, 실제 공간과 순서대로 대조합니다.

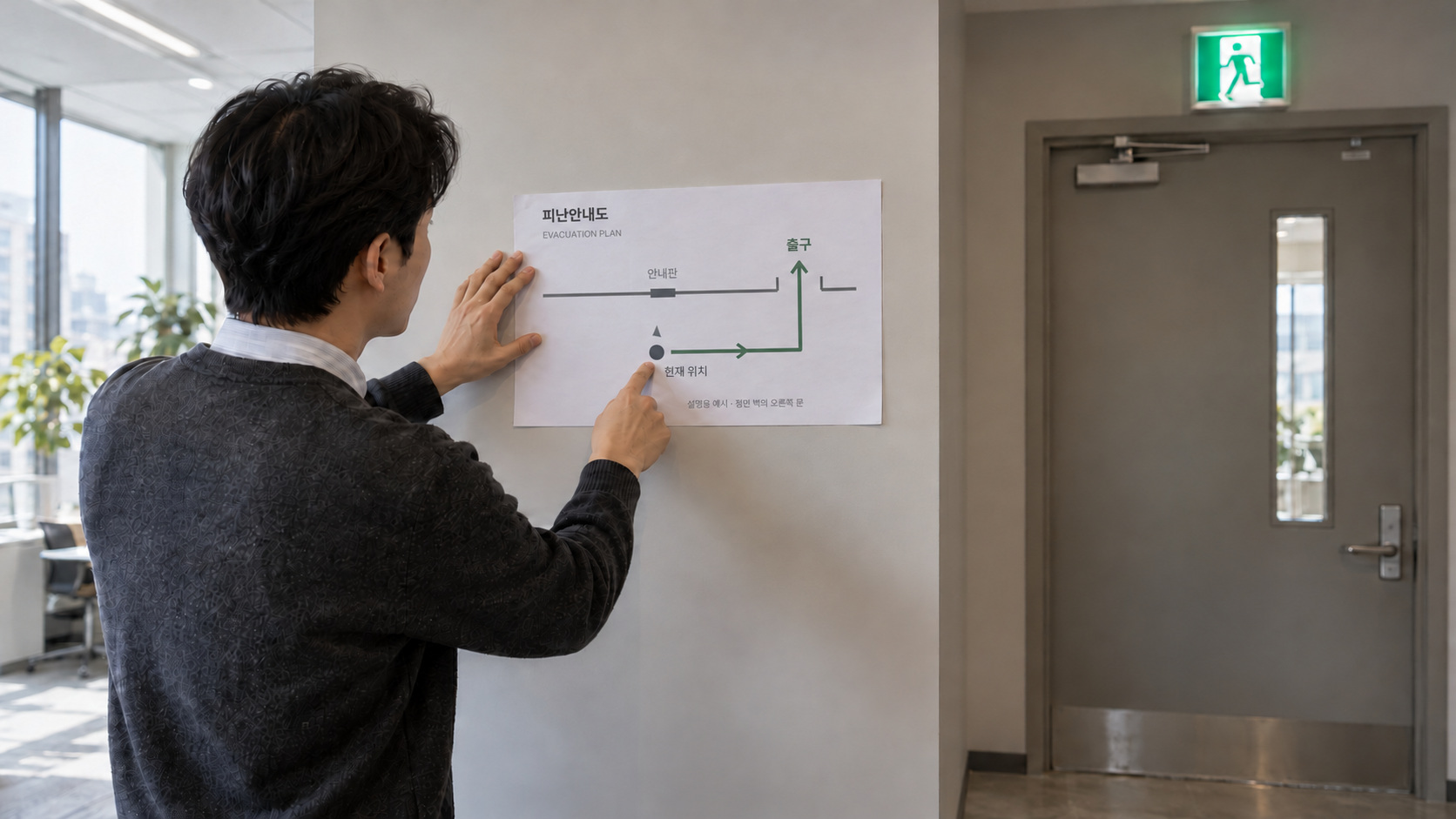

출력물을 설치할 자리에 대고,
실제 출구와 나란히 확인합니다
안내판과 출구가 같은 벽에 있는지, 경로가 그 문으로 이어지는지 확인합니다.
설치할 자리에서 순서대로 대조합니다
위치와 방향
안내판 앞에 서서
현재 위치와 좌우 확인
경로와 공간
첫 이동 방향부터
복도·계단·출구 대조
표기와 관리
현장 명칭·표지 확인
설치 번호와 수정일 기록
시설의 피난계획과 현장 조건을 담당자와 함께 확인합니다.
방향 정렬만으로 피난계획이 완성되지는 않습니다. 문과 통로의 실제 상태, 시설이 정한 피난 경로, 이용자별 대피 지원 조건도 담당자와 함께 확인해야 합니다. 공간이 바뀌면 안내판의 현재 위치와 경로도 다시 검토합니다.
디자인시기 인사이트
비상대피도의 방향은 도면을 보는 사람이 선 자리에서 시작합니다. 현재 위치를 표시하는 데서 그치지 않고, 안내판의 왼쪽과 오른쪽이 실제 공간과 이어지는지 확인해야 합니다. 머릿속에서 도면을 다시 돌리지 않아도 방향을 읽을 수 있도록 만드는 과정입니다.
같은 층에서도 설치 위치와 벽면에 따라 보는 방향이 달라집니다. 안내판마다 설치 면과 현재 위치, 피난 경로를 한 묶음으로 관리하고, 제작 전에 출력물을 현장에 대어 확인하면 도면과 공간이 어긋나는 부분을 찾을 수 있습니다. 운영 중 공간이나 경로가 바뀌면 다시 대조합니다.
디자인시기는 공간의 구조와 이용자의 이동을 살펴 현장에 맞는 사인과 픽토그램을 디자인하고 제안합니다. 안내판의 위치와 시선, 도면과 표지의 관계를 함께 검토해 공간에서 읽기 쉬운 안내를 계획합니다.
내가 선 자리에서 방향을 읽고,
실제 공간으로 길이 이어지도록.
Q&A
Q. 비상대피도를 다른 벽에 설치할 때, ‘현재 위치’ 표시만 바꾸면 되나요?
A. 현재 위치뿐 아니라 도면의 방향과 대피 경로도 함께 확인해야 합니다. 설치하는 벽이 달라지면 안내판을 보는 방향도 달라지기 때문입니다. 실제 오른쪽에 있는 출구가 도면에서도 오른쪽에 보이는지, 표시된 경로가 새 위치에서 출구까지 이어지는지 살펴보세요.
Q. 비상대피도도 일반 지도처럼 북쪽이 위로 오게 만들어야 하나요?
A. 반드시 북쪽이 위일 필요는 없습니다. 안내판 앞에 선 사람이 실제 공간과 도면의 왼쪽·오른쪽을 쉽게 연결할 수 있도록 배치하는 것이 중요합니다. 방향이 맞지 않으면 도면을 회전하되, 글자는 바로 읽을 수 있게 정리하고 방위 표시도 함께 맞춥니다.
Q. 양면 안내판의 앞면과 뒷면에 같은 도면을 넣어도 되나요?
A. 같은 원본 평면도는 활용할 수 있지만, 완성된 도안을 앞뒤에 그대로 넣는 것은 피해야 합니다. 양쪽에서 안내판을 보는 방향이 반대여서 실제 공간과 도면의 좌우가 어긋날 수 있습니다. 각 면에 맞게 도면을 회전하고, 현재 위치와 대피 경로를 따로 확인합니다.
비상대피도 · 피난안내도 · 피난경로 · 웨이파인딩 · 사인디자인
Evacuation Plan · Escape Plan · Evacuation Route · Wayfinding · Signage Design
참고 자료 · 확인일 2026-10-13
[1] Aubrey, Li & Dobbs (1994). Age differences in the interpretation of misaligned “You-Are-Here” maps. 지도 정렬과 방향 판단에 관한 연구. 논문 초록 확인.
[2] ISO 23601:2020 — Safety identification — Escape and evacuation plan signs. 공개 미리보기의 4절, 5절 a)·j)·k), 7.3절 a) 확인.
